浩寧達DSZY22 DTZY22三相費控智能電能表(遠程)

概述

DSZY22/DTZY22型三相費控智能電能表采用當今最先進的電能表專用集成電路、永久保存信息的不揮發性存貯器、紅外通訊、漢字大畫面液晶顯示等多項技術。該表集眾多功能于一體，實現了有功、無功雙向分時電能計量、分相雙向計量、需量計量、功率因數計量、顯示和遠傳實時電壓、電流、功率等，并實現用戶的預付費功能，又可靈活預置多種功能：超負荷報警和自動斷電、缺相報警、缺相情況記錄、自動抄表等。以手持電腦為媒介實現用戶與供電部門計算機的信息傳輸。本表還具有雙RS485接口，方便電力部門實現計算機網絡管理。并采用多種軟件、硬件抗干擾措施，保證電表可靠運行，從而適應了電力部門對用戶有效及時地現代化科學管理需求。

性能

1、電能表的線路設計和元器件的選擇以較大的環境允差為依據，因此可保證整機長期穩定工作。精度基本不受頻率，溫度、電壓變化影響。整機體積小，重量輕，密封性能好，可靠性較其它同類產品有明顯提高。

2、經過嚴格的安全認證，可通過遠程對電能表進行遠程拉、合閘控制和時段等參數的設置，進而對用戶的用電實施遠程管理。

3、當電源失電后，鋰電池作為后備電源，可以保證內部數據不丟失，日歷，時鐘、時段程序控制功能正常運行，來電后自動投入運行。在電能表端鈕盒上設置有光電耦合脈沖輸出接口，以便于進行誤差測試和數據采集，脈沖輸出常數與標牌標志的表常數一致。

4、電表運行信息可由手持電腦、RS485接口兩種媒介傳輸，電力部門可根據本地區具體情況自行選擇一種或多種傳輸方式。電能表通訊規約符合DL/T645。

原理與主要技術參數：

A、B、C三相電壓、電流信號經專用電能表高速集成電路處理轉換成相應的數字信息后，計算出各相電壓、電流、功率、電能，CPU中央處理器通過SPI口讀取有關數據量，并通過程序處理求出各總電量、費率電量、需量、功率因素等。同時識別各相電壓、電流有無異常并記錄負荷曲線和相應的失壓、失流狀態，并可按用戶要求定制豐富的事件記錄。

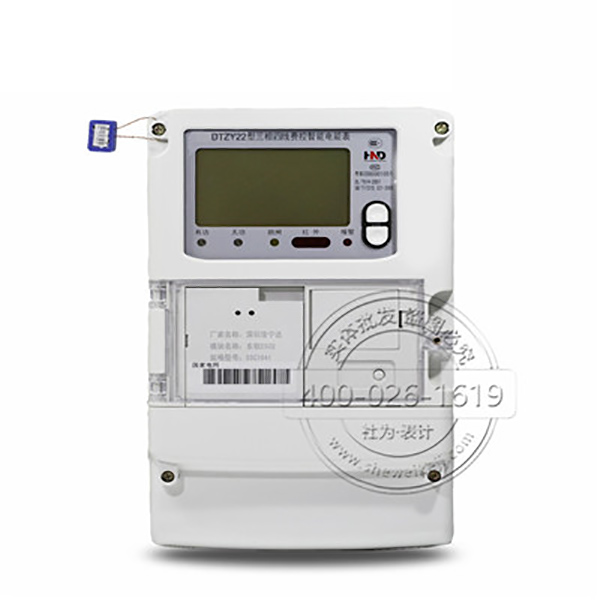

浩寧達DSZY22 DTZY22三相費控智能電能表(遠程)實拍圖
